สินค้าใหม่ 2020 drylin® E | SLW-XY tables

พร้อมใช้งานทันที drylin® SLW-XY

ส่งไว คุ้มค่า และปรับแต่งได้

ระบบลิเนียร์, ปรับตำแหน่งได้อย่างแม่นยำ drylin® E - SLW-XY table igus พัฒนา ready-to-install XY tables ที่เหมาะ กับ หน้างานของคุณ

ใช้ 1 ยูนิต แต่สามารถปรับได้ 2 ทาง
สำหรับ การทำงาน บน พื้นที่กว้างถึง 500mm x 500mm
ปรับระยะเลื่อนให้เท่ากัน XY หรือแยกให้เป็นอิสระจากกันก็ได้
งานทั้งเคลื่อนที่พร้อมกัน

SLW-XY tables มีให้4ขนาด ประกอบจาก drylin® W ซึ่งใช้เป็น linear guide.

Tech up

รับแรกบิดได้ ทั้ง2แกน
ปรับให้ระยะเคลื่อของ2แกน แยกกัน อย่างอิสระ มี self-locking เพราะใช้ trapezoidal thread
รวดเร็ว เดินเรียบ ด้วย dryspin® high helix thread
ปรับ ระยะClearance และ pretension ได้

Cost down

ลดค่าใช้จ่ายในการติดตั้งลง ด้วยสินค้า ready-to-install ส่งมาเป็ยชุดพร้อมใช้งานและปรับแต่ง
ลิเนียร์ไกด์ จาก drylin® W
มี ตัวบอกระยะ position indicator และ มือหมุน ทำให้ง่ายการกับการปรับตำแหน่ง

igus®แสดงให้เห็นถึงการทำงานที่มีประสิทธิภาพ!

ความทนทาน

อัตราส่วน ระหว่างพื้นที่ทำงาน กับความสูง ต้อง ≤ 2
ทดสอบ การทำงาน ที่ พื้นที่ทำงาน 500mm x 500mm ;เกลียวTR14x4 trapezoidal thread (SLW-XY-1660), รับแรงแนวแกน500นิวตัน; ระยะชัก 200mm, อัตราการป้อน 0.4m/min,ความเร็ว 100rpm, อายุการใช้งานต่ำสุด 62,863 double strokes

ความยั่งยืน

ระบบเดียว สามารถเคลื่อนที่ได้ {N1} ทิศทางทาง แทนที่จะเป็น {N2} ระบบ
ไม่ต้องใช้ สารหล่อลื่น สะอาด ไม่ต้องบำรุงรักษา
เรียนรู้เพิ่มเติมเกี่ยวกับหัวข้อนี้: Plastic2Oil

ปราศจากสารหล่อลื่น

การทำงานไร้เสียงรบกวน

ปราศจากการกัดกร่อน

ปรับแต่ง รูปแบบ

ทนทานต่ออุณหภูมิสูงสุดถึง +150°C

ประหยัดต้นทุน

ขนาด [มม.] และข้อมูลทางเทคนิค

หมายเลขชิ้นส่วน	ระยะชักสูงสุด [mm]	A -0.3 [mm]	H [mm]	E1 ±0.15 [mm]	E2 ±0.15 [mm]	Base length lx [mm]	Base length ly [mm]	f [mm]	lt [mm]	tk ±0.1 [mm]	ts [mm]	tg	kt [mm]
SLW-XY-0630	150	54	38	40	45	94	94	1.5	20	9	7	-	6
SLW-XY-0660	300	85	38	71	76	125	125	1.5	20	11	6.6	-	8
SLW-XY-1040	300	74	48	60	60	117	117	1.5	22	11	6.8	M8	6.4
SLW-XY-1040-PL ⁽¹⁾	300	74	48	60	60	117	117	1.5	22	11	6.8	M8	6.4
SLW-XY-1080	300	108	48	94	94	151	151	1.5	22	11	6.8	M8	6.4
SLW-XY-1080-PL ⁽¹⁾	300	108	48	94	94	151	151	1.5	22	11	6.8	M8	6.4
SLW-XY-1660	400	104	72.5	84	86	154	154	1.5	25	15	9	-	8.6
SLW-XY-2080	500	134	82	116	116	190	190	1.5	28	15	8.6	-	8.6

รายละเอียดเพิ่มเติมเกี่ยวกับอะไหล่ที่ท่านเลือก

3D-CAD

คำร้องขอตัวอย่าง

ไฟล์ PDF

ขอใบเสนอราคา

myCatalog

(1) Preload

หมายเลขชิ้นส่วน	sg	d [mm]	T	l1 [mm]	d1 standard	d1 alternative	l2 [mm]	d2 standard	d2 alternative	ha1 [mm]	ha2 [mm]	W ha2-ha1 [mm]
SLW-XY-0630	M4	5	M8	15	M8	M8	15	M8		9.5	28.5	18,4	เมื่อร้องขอ
SLW-XY-0660	M4	5		15		Tr08x1.5	15		-	9.5	28.5	19	เมื่อร้องขอ
SLW-XY-1040	M6	10		17	TR10x2	Tr10x2	17		6h9	14.5	33.5	19	เมื่อร้องขอ
SLW-XY-1040-PL ⁽¹⁾	M6	10		17	TR10x2	Tr10x2	17		6h9	14.5	33.5	19	เมื่อร้องขอ
SLW-XY-1080	M6	10		17	TR10x2	Tr10x2	17		6h9	14.5	33.5	19	เมื่อร้องขอ
SLW-XY-1080-PL ⁽¹⁾	M6	10		17	TR10x2	Tr10x2	17		6h9	14.5	33.5	19	เมื่อร้องขอ
SLW-XY-1660	M8	16	M8	20	TR14x4	8h9	20	8h9	8h9	18.5	54	35,5	เมื่อร้องขอ
SLW-XY-2080	M8	20	M8	26	12h9		26	12h9		23	59	36	เมื่อร้องขอ

รายละเอียดเพิ่มเติมเกี่ยวกับอะไหล่ที่ท่านเลือก

3D-CAD

คำร้องขอตัวอย่าง

ไฟล์ PDF

ขอใบเสนอราคา

myCatalog

(1) Preload

เกี่ยวกับ ข้อดีของ SLW ระบบลิเนียร์

ส่งสินค้าตัวอย่าง ถึงโต๊ะคุณ

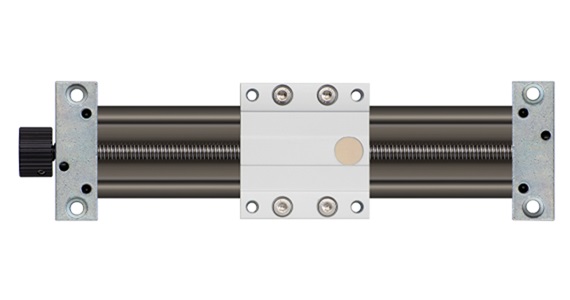

อุปกรณ์เชิงเส้นตรง igus SLW ที่มีระบบขับเคลื่อนลีดสกรูอาศัยระบบโมดูลาร์เชิงเส้นตรง drylin W รวมทั้งพอลิเมอร์ประสิทธิภาพสูงแบบ dry-tech ที่หล่อลื่นในตัวและไม่ต้องบำรุงรักษา การหล่อลื่นไม่จำเป็นต่อวัสดุตลับลูกปืน ทำให้แกนเชิงเส้นและโมดูลเชิงเส้นตรงเหมาะสำหรับสภาพแวดล้อมการทำงานที่แห้ง ซึ่งหมายความว่าสามารถใช้งานได้โดยไม่ต้องบำรุงรักษาตลอดอายุการใช้งาน เลือกชมด้วยตัวคุณเองและขอตัวอย่างสินค้าฟรีจากเรา

ขอตัวอย่าง SLW ฟรี!

สินค้าพร้อมจัดส่งภายใน 24 - 48 ชั่วโมง

สินค้าพร้อมจัดส่งภายใน 10 - 15 วันทำการ

เวลาจัดส่งสินค้าตามคำร้องขอ
