PRM ระบบจ่ายพลังงานแบบหมุน

การออกแบบให้พร้อมใช้งานทันที ด้วยรางนำพลาสติกที่สามารถหมุนได้ 360 °

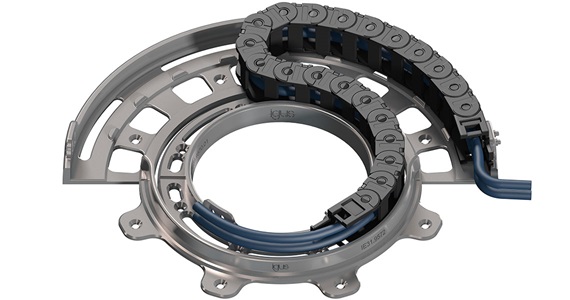

The PRM rotating energy supply system is a polymer trough, e.g. for small measuring and handling machines. The guide is also suitable for camera applications. It requires no sliding contacts and is protected from corrosion.

Technical data:

Maximum angle of rotation: 360°
Outer diameter: from 200mm to 500mm
For e-chains series E2i.10 and E2i.15

Tech up

No sliding contacts, all media in a single system
Complete system, including e-chain, mounting brackets, interior separation, moving end connection and integrated strain relief
Can be combined with iglidur slewing ring bearing PRT-01-200-TO-AT10 (example)
Weight saving -85% vs. Steel guide trough
Protected against corrosion

Cost down

ประหยัดค่าใช้จ่ายได้มากกว่าแบบโลหะถึง 70%
ไม่มีค่าใช้จ่ายเพิ่มเติมสำหรับงานโครงการ
ไม่มีปริมาณขั้นต่ำในการสั่งซื้อ – คุ้มราคา, ไม่มี ยอดสั่งซื้อขั้นต่ำ
สามารถจัดส่งแบบประกอบเป็นบางส่วน - เพื่อลดค่าใช้จ่ายในการติดตั้งหน้างาน

การทดสอบ

น้ำหนักเบาลง 85% เมื่อเทียบกับรางนำแบบโลหะ (steel guide trough)
ลดค่าใช้จ่ายได้ 70% เมื่อเทียบกับรางนำแบบโลหะ (steel guide trough)

ความยั่งยืน

พัฒนาขั้นตอนการผลิตรางนำ(guide trough) การผลิตจากที่เดียวทั้งหมด-> 3D printer.
"ไม่จำเป็นต้องรีด ตัด หรือเชื่อมแผ่นโลหะ และไม่ต้องทำการชุบอีกด้ว
สามารถผลิตจากวัสดุที่นำกลับมาใช้ใหม่ได้
รางกระดูกงูของคุณสามารถเข้าร่วมโครงการรีไซเคิลจาก igus ผ่านโครงการ chainge recycling programme ไม่ว่าจะเป็นของผู้ผลิตรายใดก็ตาม
igus ให้ความสำคัญกับการใช้พลาสติก และได้เข้าลงทุนในกระบวนการ การรีไซเคิลทางเคมี

รายการผลิตภัณฑ์:

200P

Part No.	Outer Ø	Inner Ø	Height	energy chain	e-chain length [m]	Separator per chain link [piece]	Guide trough	Angle of rotation
PACK. PRM200.10.0001	200 mm	65 mm	22 mm	E2i.10.10.018/040.0	0,28	0	IE14.2.200P.22.01	360°	Submit an enquiry now
PACK. PRM200.20.0001	200 mm	65 mm	32 mm	E2i.10.20.018	0,28	1	IE14.2.200P.32.01	360°	Submit an enquiry now
PACK. PRM200.30.0003	200 mm	65 mm	46 mm	E2i.10.30.018	0,28	2	IE14.2.200P.42.03 (PRT)	360°	Submit an enquiry now
PACK. PRM200.40.0001	200 mm	65 mm	52 mm	E2i.10.40.018	0,28	3	IE14.2.200P.52.01 (CCW)	360°	Submit an enquiry now

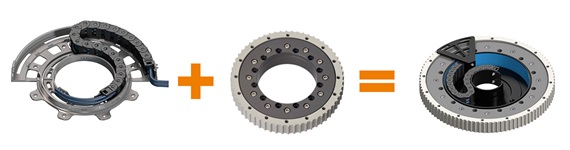

200P series combinable with slewing ring bearing PRT-01-200-TO-AT10

Series 300P

Part No.	Outer Ø	Inner Ø	Height	energy chain	e-chain length [m]	Separator per chain link [piece]	Guide trough	Angle of rotation
PACK. PRM300.10.0001	300 mm	115 mm	22 mm	E2i.10.10.028	0,4	0	IE14.2.300P.22.01	360°	Submit an enquiry now
PACK. PRM300.20.0001	300 mm	115 mm	32 mm	E2i.20.10.028	0,4	1	IE14.2.300P.32.01	360°	Submit an enquiry now
PACK. PRM300.40.0001	300 mm	115 mm	52 mm	E2i.20.40.028	0,4	3	IE14.2.300P.52.01 (CCW)	360°	Submit an enquiry now
PACK. PRM300.50.0001	300 mm	115 mm	62 mm	E2i.20.50.028	0,4	4	IE14.2.300P.62.01 (CCW)	360°	Submit an enquiry now

400P series

Part No.	Outer Ø	Inner Ø	Height	energy chain	e-chain length [m]	Separator per chain link [piece]	Guide trough	Angle of rotation
PACK. PRM400.13.0001	400 mm	125 mm	29 mm	E2i.15.13.048	0,5	0	IE14.2.400P.29.01	360°	Submit an enquiry now
PACK. PRM400.20.0001	400 mm	125 mm	37 mm	E2i.15.20.048	0,5	1	IE14.2.400P.37.01	360°	Submit an enquiry now
PACK. PRM400.40.0001	400 mm	125 mm	57 mm	E2i.15.40.048	0,5	3	IE14.2.400P.57.01 (CCW)	360°	Submit an enquiry now
PACK. PRM400.50.0001	400 mm	125 mm	67 mm	E2i.15.50.048	0,5	4	IE14.2.400P.67.01 (CCW)	360°	Submit an enquiry now

500P series

Part No.	Outer Ø	Inner Ø	Height	energy chain	e-chain length [m]	Separator per chain link [piece]	Guide trough	Angle of rotation
PACK. PRM500.60.0001	500 mm	200 mm	60 mm	E4.21.040.048/120.0	0,702	1	IE14.2.500P.60.01	360°	Submit an enquiry now
PACK. PRM500.80.0001	500 mm	200 mm	80 mm	E4.21.060.048	0,702	2	IE14.2.500P.80.01	360°	Submit an enquiry now

การทดสอบ

ประหยัดน้ำหนัก

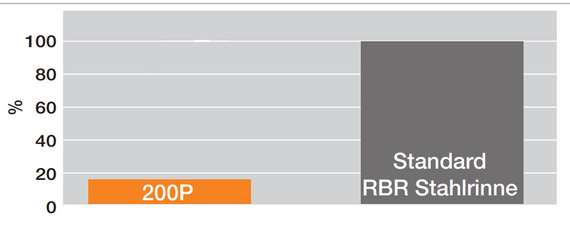

เปรียบเทียบน้ำหนักของ 200P rotating energy supply

200P rotary union มีน้ำหนักเบากว่าแบบโลหะ 200P rotary union weighs มีน้ำหนักน้อยกว่าแบบโลหะ 85%

ประหยัดค่าใช้จ่าย

เปรียบเทียบค่าใช้จ่ายของ 200P rotating energy supply

200P Reverse Bend Radius rotary union มีค่าใช้จ่ายต่ำกว่าแบบโลหะ ราคาลดลงถึง 70%

ข้อมูลเพิ่มเติม

ผลิตภัณฑ์อื่นๆ ที่ใกล้เคียง

ดูข้อมูลสำคัญเกี่ยวกับระบบจ่ายพลังงานไฟฟ้าสำหรับการเคลื่อนที่แบบหมุนได้ที่นี่

ไปที่ rotating energy supplies

การให้คำปรึกษา

หากคุณมีข้อสงสัยเกี่ยวกับผลิตภัณฑ์ สามารถติดต่อสอบถามเข้ามาหาเราได้ You can find the Live Chat at the bottom right of the screen.

ภาพรวมผลิตภัณฑ์รางกระดูกงู e-chain ใหม่ในปี 2020

ค้นหาผลิตภัณฑ์รางกระดูกงู e-chain ใหม่ในปี 2020

ภาพรวมผลิตภัณฑ์รางกระดูกงู e-chain® ใหม่ในปี 2020

10 คำแนะนำที่จะทำให้ rotating energy supply ใช้งานได้นานขึ้น

คุณอาจมีความสนใจในผลิตภัณฑ์นี้

10 เคล็ดลับสำหรับการใช้งานชุดหมุนได้อย่างยาวนาน

10 คำแนะนำที่จะทำให้การออกแบบมีประสิทธิภาพสูงสุด รู้ทันข้อผิดพลาดที่ส่งผลถึงอายุการใช้งาน

จากบทความต่างๆ:
- แผน Guide sheet ที่ถูกต้อง
- เคล็ดลับการวางสายไฟ
- ลิมิตมุมการหมุนที่มากที่สุด
- สร้างไฟล์ CAD สำหรับรางและระบบทั้งหมด
;
ดาวโหลด 10 เคล็ดลับตอนนี้ ฟรี ไม่มีค่าใช้จ่าย เรายินดีให้ความช่วยเหลือที่โรงงานของคุณ

ตัวอย่างการใช้งานระบบจ่ายพลังงานไฟฟ้าแบบ Reverse Bend Radius rotating

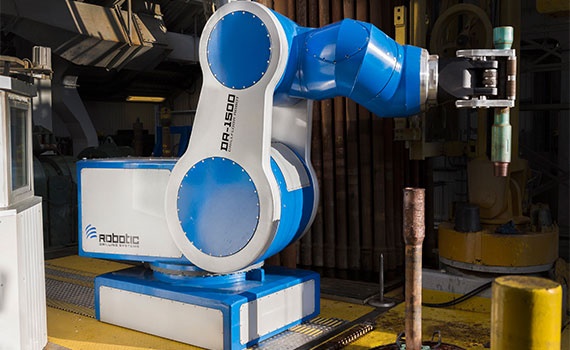

หุ่นยนต์สำหรับงานขุดเจาะ
