triflex® R - รางกระดูกงู 3D

e-chain สำหรับการใช้งานในหุ่นยนต์และไม่ใช่หุ่นยนต์ในพื้นที่สามมิติ

ค้นหาสิ่งที่ทําให้ TRC และ TRE ของ triflex® R ซีรีส์มีความพิเศษที่นี่

สัมผัสประสบการณ์ triflex® R จากทุกมุม

เริ่มแอนิเมชั่นด้วยปุ่ม Play และเปลี่ยนมุมมองด้วยเมาส์

1... การออกแบบที่ "ง่าย" ของ TRE

การบรรจุสายเคเบิลและท่ออ่อนอย่างรวดเร็วด้วยกลไก "ง่าย"

... เติมง่ายด้วย "ความปลอดภัยจากการเสีย" - เพียงกดสายเคเบิลเข้าไป ... ลดเวลาการประกอบสูงสุด 80%

รายละเอียดหลักการทำงาน

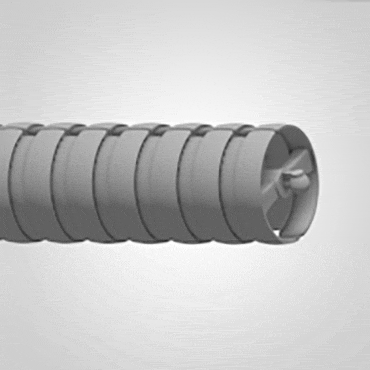

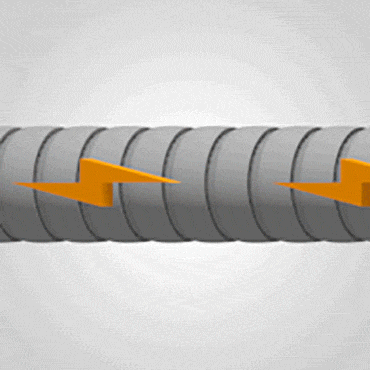

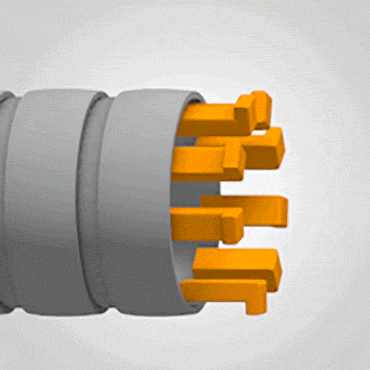

ล็อคแบบคู่

กลไกการเปิดที่ "ง่าย"

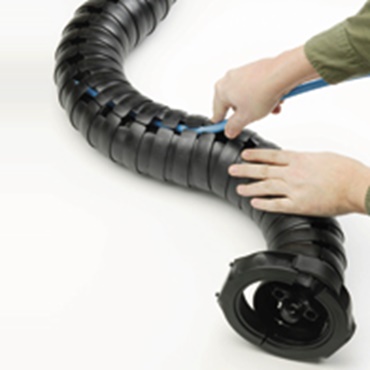

เพียงแค่ใช้นิ้วกดสายเคเบิลและสายยางเข้ากับโซ่ ซึ่งสามารถลดเวลาในการประกอบลงได้ถึง 80%

igus® ทดสอบแล้ว

การทดสอบแรงดึง

ลดเวลาในการประกอบลงกว่า 80%

เวลาประกอบ: ใส่สายเคเบิล 2 เส้น Ø 6 และ 10 มม. (เรายินดีที่จะให้รายละเอียดเกี่ยวกับสิ่งเหล่านี้และการทดสอบอื่นๆ อีกมากมาย)

ตัวอย่างการใช้งาน

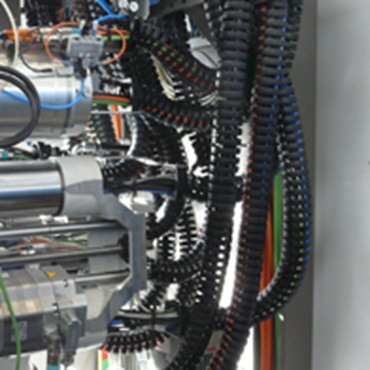

เครื่องกลึง CNC หลายแกน

โฮสต์ของ triflex® R e-chains® บนเครื่องกลึงหลายแกน CNC ประกอบสายเคเบิลได้รวดเร็วด้วยกลไก "ง่าย"

2... การดูดซับแรงดึงสูงเนื่องจากกลไกของรถพ่วง

... พิกัดกำลังรับแรงดึงสูงถึง 1,000 N ได้ - กำลังการแตกหักเพิ่มขึ้นหลายระดับ

รายละเอียดหลักการทำงาน

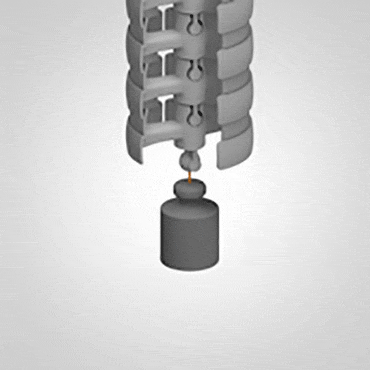

หลักการพ่วง

หลักการพ่วง

ด้วยกลไกการลากแบบพิเศษ triflex® R สามารถดูดซับแรงดึงสูงได้

igus® ทดสอบแล้ว

การทดสอบแรงดึง

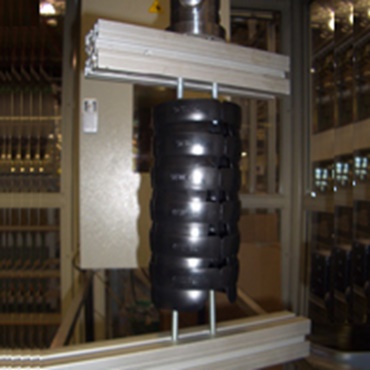

การทดสอบ 3602: การทดสอบแรงดึง

การทดสอบแรงดึงด้วย TRE.100.145 ในห้องปฏิบัติการ igus®: 3846 N ของแรงดึง

ตัวอย่างการใช้งาน

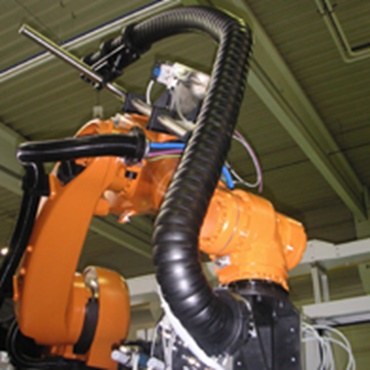

หุ่นยนต์เชื่อม

ความเร่งสูงและการเปลี่ยนแปลงทิศทางเป็นเรื่องปกติสำหรับการเคลื่อนที่ของหุ่นยนต์ ตัวเชื่อมด้วยกลไกของรถพ่วง igus®

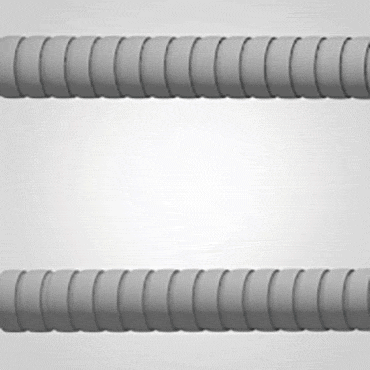

3.กำหนดรัศมีการโค้งต่ำสุด

สำหรับสุงสุดอายุการใช้งานของสายไฟ
ป้องกันไม่ให้ท่อมีเดียเกิดการหงิกงอ

รายละเอียดหลักการทำงาน

ล็อคแบบคู่

รัศมีโค้ง ขั้นต่ำ

ประเภท triflex® R ทั้งหมดได้รับการจัดอันดับด้วยรัศมีการโค้งงอขั้นต่ำที่กำหนดไว้ เพื่อให้แน่ใจว่าสายเคเบิลหรือท่อต่างๆ จะไม่ถูกหนีบและเสียหายมากเกินไป สิ่งนี้จะเพิ่มความน่าเชื่อถือในการปฏิบัติงาน การติดตั้งและอายุการใช้งานของสายเคเบิลและท่ออ่อน

igus® ทดสอบแล้ว

การทดสอบแรงดึง

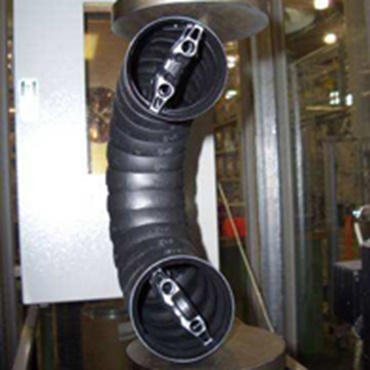

การทดสอบ 3418: ทนการแตก

การทดสอบแรงแตกหักสูงสุดในรัศมี ขั้นต่ำ โหลด 217 N ที่จุด stop-dog เช่น TRC.40.058

ตัวอย่างการใช้งาน

หุ่นยนต์จัดเรียงสินค้า

ขนาดหุ่นยนต์ที่เล็กที่สุดยังเรียกร้องให้มีรัศมีการควบคุมการเคลื่อนที่ที่แคบที่สุดบนสายเคเบิล triflex® ปกป้องสายเคเบิลและท่ออ่อนเนื่องจากรัศมีการโค้งงอขั้นต่ำที่กำหนดไว้

4... ทอร์ชั่น stop-dog บนแต่ละลิ้งค์

ลดแรงบิดของสายไฟ

รายละเอียดหลักการทำงาน

ล็อคแบบคู่

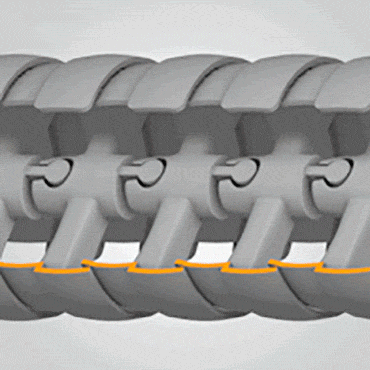

ทอร์ชั่น stop-dog

ข้อต่อโซ่ triflex® R แต่ละอันมีจุดหยุดการบิดประมาณ +/- 10° ซึ่งจะกระจายแรงบิดที่เกิดขึ้นในการใช้งานหุ่นยนต์ตลอดความยาวของโซ่ และเพิ่มอายุการใช้งานของสายยางและสายเคเบิล

igus® ทดสอบแล้ว

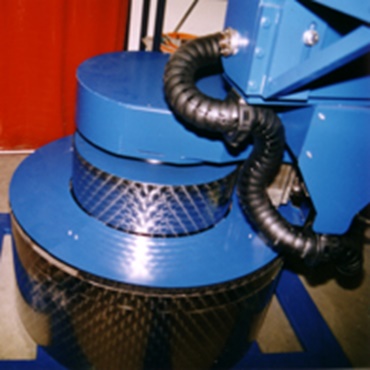

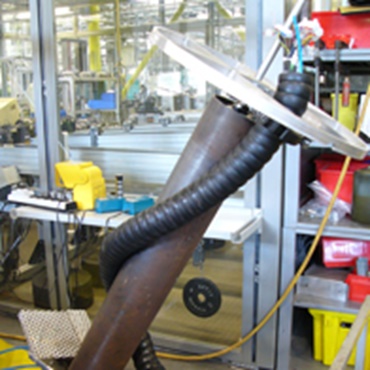

การทดสอบการบิด

การทดสอบ: การบิด

ห้องปฏิบัติการของ igus® ดำเนินการทดสอบการบิดบน triflex® R และสายเคเบิล โดยในระหว่างนั้น triflex® R จะถูกบิดและ "ม้วนขึ้น"

ตัวอย่างการใช้งาน

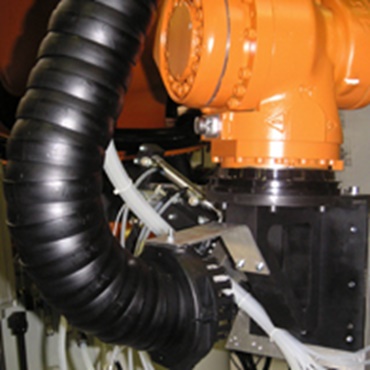

หุ่นยนต์เชื่อม

การเคลื่อนไหวบิดและดึงอย่างแน่นหนาที่หัวหุ่นยนต์โดยเฉพาะ ในกรณีนี้ triflex® R จะมีการจำกัดการบิดของสายเคเบิลด้วยทอร์ชันสต็อปที่กำหนดไว้ และจะกระจายแรงบิดตามความยาวที่มากขึ้น ซึ่งจะช่วยเพิ่มอายุการใช้งานของสายยางและสายเคเบิล

5... การออกแบบ TRC "แบบปิด"

การออกแบบแบบปิดและทนต่อเศษฝุ่นผงต่างๆ

รายละเอียดหลักการทำงาน

ล็อคแบบคู่

ถูกออกแบบแบบปิด

การกำหนดค่า TRC - "C" สำหรับแบบปิด - เป็นแบบรางกระดูกงู 3 มิติรูปแบบปิด รุ่นนี้สามารถป้องกันเศษฝุ่นผงรวมถึงปกป้องสายเคเบิลและท่อจากสื่อที่สร้างอาจความเสียหายได้

igus® ทดสอบแล้ว

การทดสอบแรงดึง

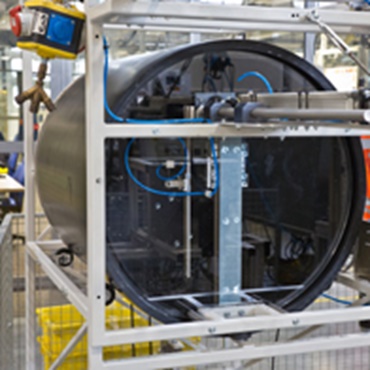

ทดสอบ: ความแน่นของเศษ

เราใช้วัสดุป้องกันพิเศษเพื่อทำการทดสอบความแน่นบน igus® e-tubes จำนวนมาก ด้วยการใช้ชิปที่กำหนด (ปริมาณและประเภท) เราสามารถสร้างคำสั่งที่เชื่อถือได้สำหรับการติดตั้งที่มีการควบคุมการเคลื่อนไหว

ตัวอย่างการใช้งาน

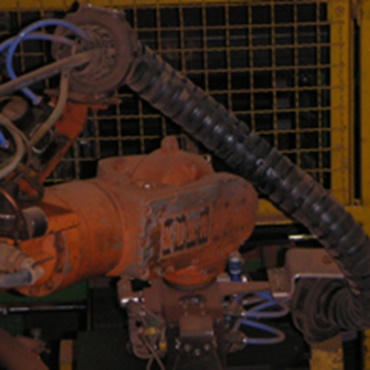

โรงงานกระเบื้อง

ฝุ่นและสิ่งสกปรกจำนวนมาก บนหุ่นยนต์จัดเรียงพาเลทในโรงงานกระเบื้อง triflex® R e-chains® ไม่เพียงแต่ต้องแข็งแรงเท่านั้น แต่ยังทนทานต่อฝุ่นละอองจากการเสียดสีได้อีกด้วย

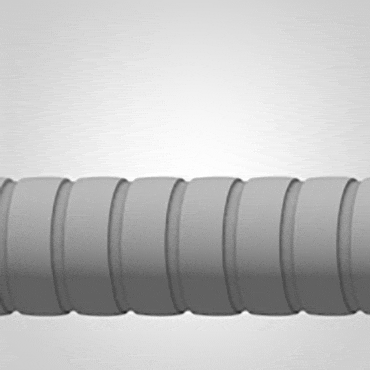

6... รัศมีการดัดด้านนอกของ stop-dog

...เพื่อความมั่นคงสูงสุด

รายละเอียดหลักการทำงาน

ล็อคแบบคู่

stop-dog ภายนอก

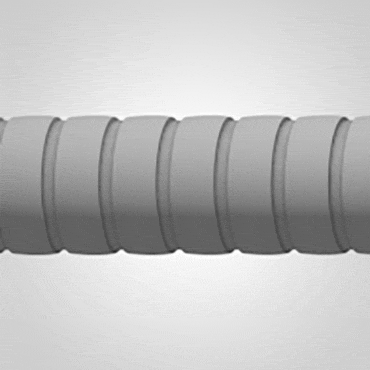

รัศมีการดัดภายนอกของ stop-dog สูงสุดอยู่ที่ รัศมีที่มีความเสถียร และสามารถปกป้องสายเคเบิลและท่ออ่อนได้อย่างมีประสิทธิภาพ

igus® ทดสอบแล้ว

การทดสอบแรงดึง

ทดสอบ 3242: การรับน้ำหนัก

เรายังทำการทดสอบความทนทานของ stop-dog ข้างนอกในห้องปฏิบัติการของ igus®

ตัวอย่างการใช้งาน

triflex®

เครื่องจักรกล

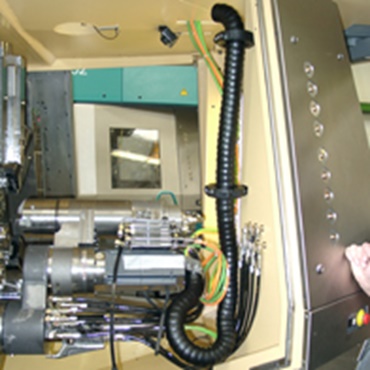

เพื่อป้องกันไม่ให้สายไฟขาดและภายในไม่ให้มีขอบ stop-dog บังคับรัศมีการโค้งงอต้องอยู่ด้านนอกและต้องมีความเสถียรที่สูง

7... ระบบโมดูลาร์สำหรับการย่อและขยายที่ง่ายและสะดวก

...ไม่มีลวดเหล็ก สปริง หรืออะไรทำนองนั้น

รายละเอียดหลักการทำงาน

ประกอบและถอดชิ้นส่วนได้ง่าย

ประกอบและถอดชิ้นส่วนได้ง่าย

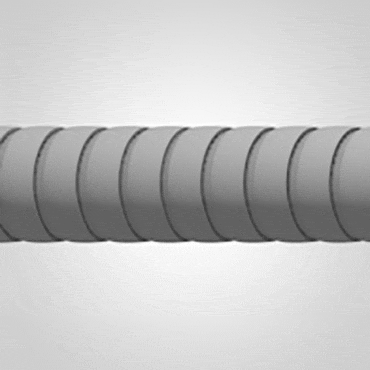

ด้วยการออกแบบโมดูลาร์ทำให้ triflex® R สามารถปรับให้ยาวขึ้นหรือสั้นลงได้ตามต้องการ สิ่งนี้ทำให้มีความยืดหยุ่นสูงสุด ตามแต่ที่มีการติดตั้งไว้

igus® ทดสอบแล้ว

การทดสอบแรงดึง

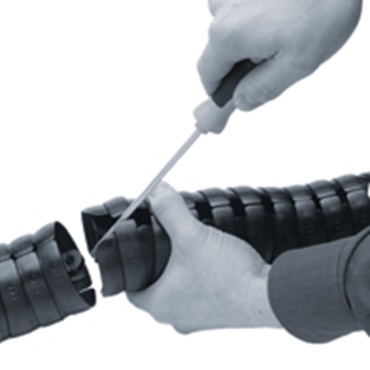

ตัวอย่างการประกอบ

ไม่มีการตัดลวดเหล็ก สปริง หรืออะไรทำนองนั้น ชิ้นส่วนฉีดขึ้นรูปจึงสามารถขยายและย่อได้ "ตามต้องการ"

ตัวอย่างการใช้งาน

triflex®

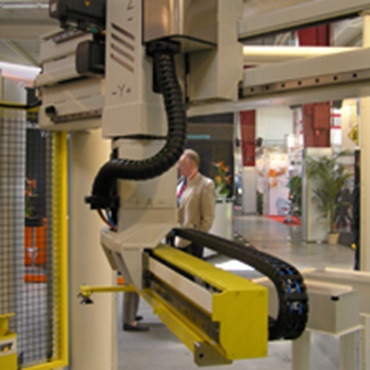

หุ่นยนต์จัดการ

ในกรณีของ igus® e-chains® แบบเดิม triflex® R e-chains® สามารถยืดหรือหดได้ที่จุด "ใดๆก็ตาม" ของราง

8... มีในเวอร์ชัน ESD ด้วย

... สำหรับการใช้งานแบบ EX

รายละเอียดหลักการทำงาน

ล็อคแบบคู่

วัสดุนำไฟฟ้า igumid ESD

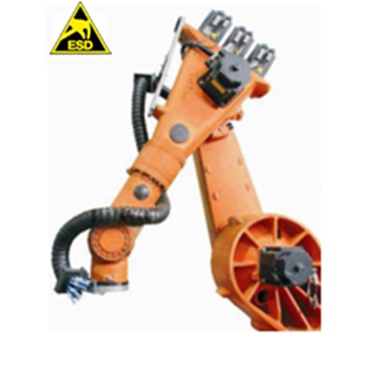

สำหรับพื้นที่ป้องกัน ESD หรือ E ตัวแปร TRE + TRC ยังมีอยู่ในวัสดุที่ "นำไฟฟ้า" ด้วย ผ่านการทดลองและทดสอบในการใช้งานมากมาย

igus® ทดสอบแล้ว

การทดสอบแรงดึง

ทดสอบ 3337: ความต้านทานไฟฟ้า

แม้หลังจากผ่านไป 500,000 รอบ ความต้านทานไฟฟ้าของซีรีส์ที่ทดสอบที่นี่ เช่น ซีรีส์ TRC.40.058.0.ESD ยังคงเป็น 70 MOhm

ตัวอย่างการใช้งาน

triflex®

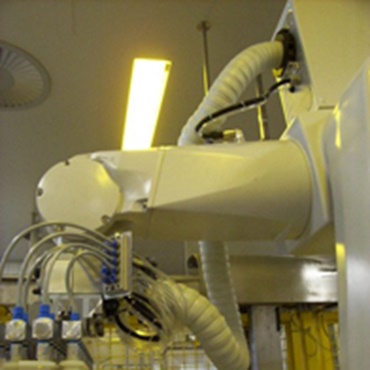

หุ่นยนต์ทางการแพทย์

ในหลายๆอุตสาหกรรม จุดสำคัญอยู่ที่ความต้องการที่แตกต่างกันอย่างมาก ตั้งแต่การป้องกัน EX ไปจนถึงความเหมาะสมสำหรับใช้ในห้องปลอดเชื้อ

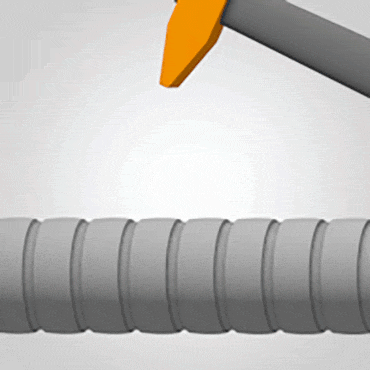

9... ทนต่อแรงกระแทก ทนทาน ทนต่อการขีดข่วน

... วัสดุพลาสติกยืดหยุ่นแต่ทนต่อแรงกระแทกจาก Polyamide

รายละเอียดหลักการทำงาน

ทนทาน

ทนทาน

รุ่น TRE/TRC เหมาะสำหรับการใช้งานกับหุ่นยนต์ วัสดุดังกล่าวได้พิสูจน์การประสิทธิภาพของมันในสภาพแวดล้อมที่ยากลำบากมานานหลายปีแล้ว

igus® ทดสอบแล้ว

การทดสอบแรงดึง

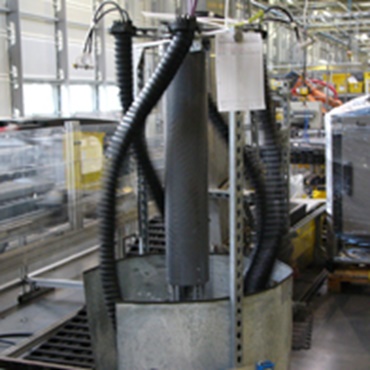

ทดสอบ: ทดสอบการหมุน

ความทนทานต่อแรงกระแทกของ triflex® R ที่บรรจุสายเคเบิลได้รับการทดสอบการหมุน

ตัวอย่างการใช้งาน

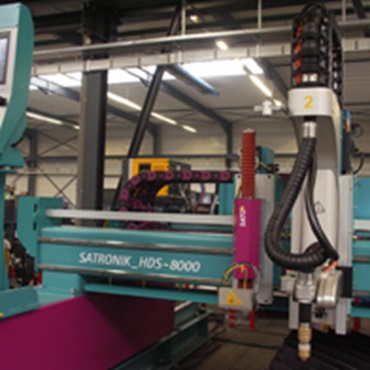

เครื่องตัดพลาสม่า 3 มิติ

นอกจาก igus® triflex® TRE แล้ว e-chains® อื่นๆ (E2/000, E4.1) และรางสไลด์ drylin® (drylin® W) ยังได้รับการติดตั้งในเครื่องตัดพลาสม่านี้

10... mounting brackets รุ่นมาตรฐานพร้อม strain relief

... Strain relief ที่ปลอดภัยและรวดเร็ว

รายละเอียดหลักการทำงาน

ล็อคแบบคู่

อุปกรณ์เสริมแบบแยกส่วน

มีขายึดพร้อมแผ่นสายรัดเพื่อการประกอบที่ง่ายดาย ซึ่งช่วยให้คลายสายเคเบิลและท่อต่างๆ ได้อย่างรวดเร็วและสะดวกด้วยตัวพันสายไฟ ขายึดเปิดและปิดได้ด้วยมือ

igus® ทดสอบแล้ว

การทดสอบแรงดึง

ทดสอบ: การทดสอบแรงดึง

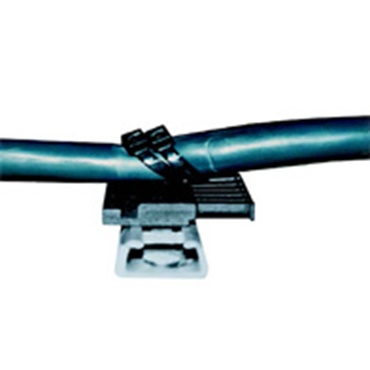

การทดสอบแรงดึงบนเพลตของ igus® พร้อมสายรัด

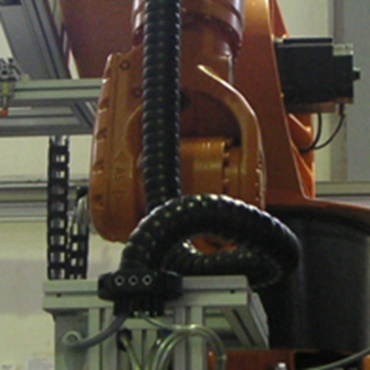

ตัวอย่างการใช้งาน

หุ่นยนต์จัดการ

ลดความตึงได้อย่างปลอดภัย พร้อมติดตั้งบนหุ่นยนต์ได้อย่างเหมาะสมด้วยส่วนต่อขยาย

11... ตัวยึด Mounting bracket ที่อยู่ตรงกลาง

... การเชื่อมต่อที่เหมาะสมกับหุ่นยนต์

รายละเอียดหลักการทำงาน

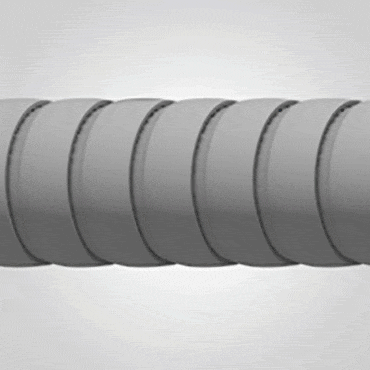

อุปกรณ์เสริม

อุปกรณ์เสริม

ด้วยการใช้ขายึดเป็นลิงค์ส่วนขยายของ triflex® R e-chains® ทำให้สามารถยึด/คลายความตึงได้ทุกการติดตั้ง

igus® ทดสอบแล้ว

การทดสอบแรงดึง

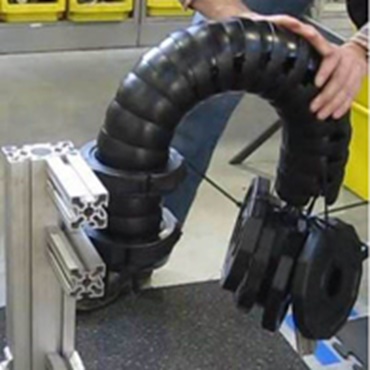

ความแข็งแรงในการยึดของลิงค์ขยาย

ตัวอย่างการใช้งาน

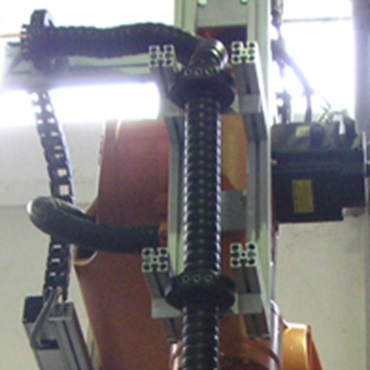

หุ่นยนต์

ลดความตึงได้อย่างปลอดภัย พร้อมติดตั้งบนหุ่นยนต์ได้อย่างเหมาะสมด้วยส่วนต่อขยาย

12...เครื่องมือกำหนดค่าหุ่นยนต์

www.igus.co.th/quickrobot

เพียงไม่กี่คลิกเพื่อไปยังอุปกรณ์หุ่นยนต์ของคุณ

รายละเอียดหลักการทำงาน

ล็อคแบบคู่

เครื่องมือออนไลน์

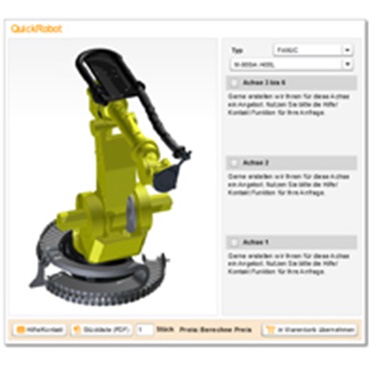

ตัวกำหนดค่าอุปกรณ์หุ่นยนต์ igus® เป็นเครื่องมือกำหนดค่าสำหรับระบบจ่ายพลังงานหุ่นยนต์ ด้วยการคลิกเพียงไม่กี่ครั้ง การกำหนดค่าที่ตรงกันสามารถเลือกได้สำหรับหุ่นยนต์รุ่น 79 รุ่น

ไปที่เครื่องมือออนไลน์

igus® ทดสอบแล้ว

การทดสอบแรงดึง

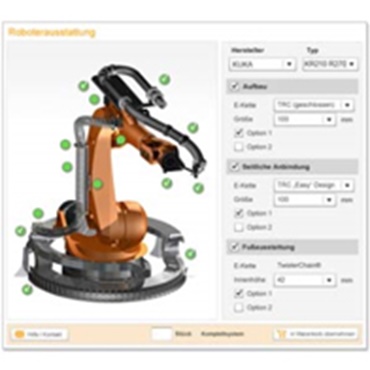

เครื่องมือกำหนดค่าหุ่นยนต์

เลือกประเภทหุ่นยนต์ตามแบรนด์ผู้ผลิตและขนาดโซ่ที่ต้องการตามเส้นผ่านศูนย์กลาง

สามารถเลือกบทความเพิ่มเติมได้

รายการชิ้นส่วนถูกสร้างขึ้นในรูปแบบ PDF

ตัวเลือกอุปกรณ์ต่อแกนสามารถสั่งซื้อได้อย่างสะดวกด้วยหมายเลขบทความเดียว

ตัวอย่างการใช้งาน

สั่งทำพิเศษ

สั่งโดยตรงแบบออนไลน์หรือตามรายการอะไหล่

13... มีสายเคเบิลที่สามารถบิดได้มากมาย

www.chainflex.eu

... มีสายแบบบิดเกลียวได้กว่า 100 เส้นในสต็อก

รายละเอียดหลักการทำงาน

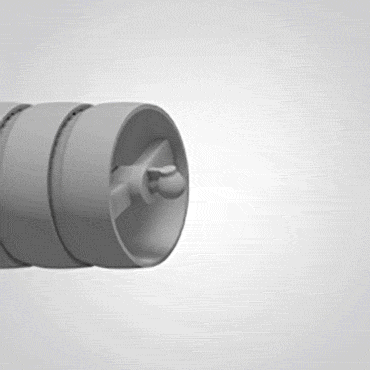

ล็อคแบบคู่

CF.Robot

มีสาย CFRobot ที่แตกต่างกันประมาณ 100 เส้นพร้อมจำหน่ายในสต็อคโดยไม่มีค่าใช้จ่ายในการตัดและปริมาณสั่งซื้อขั้นต่ำ เรายังสามารถจัดหาสายไฟพร้อมตัวเชื่อมต่อทั้งหมด หรือแบบพร้อมติดตั้งระบบ readychain® แบบสมบูรณ์ได้

igus® ทดสอบแล้ว

การทดสอบแรงดึง

การทดสอบสายเคเบิล

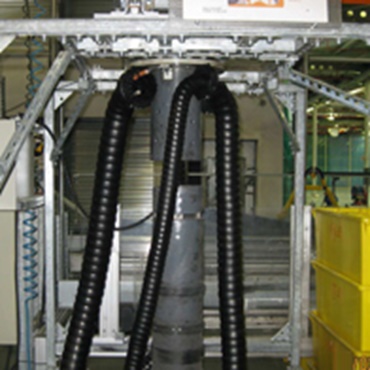

สายเคเบิล chainflex® ROBOT ทั้งหมดในระบบจ่ายพลังงาน triflex® R สามารถทนต่อการบิดเกลียวได้อย่างน้อย 3 ล้านครั้ง โดยมีระยะห่างจากจุดคงที่ 1 ม. และบิดเบี้ยว ±180°

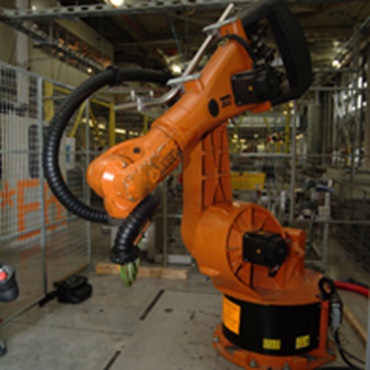

ตัวอย่างการใช้งาน

ครบถ้วนและเชื่อถือได้

e-chain® หุ่นยนต์ triflex® R ที่ยืดหยุ่นสูง และสายเคเบิลบิด chainflex® CF.Robot ที่เข้ากันได้ยาวนาน

14. การตรวจสอบสภาพอัจฉริยะ

i.Sense TR.B จากพลาสติกอัจฉริยะ

ป้องกันความล้มเหลวที่ไม่ได้วางแผนไว้และต้นทุนการหยุดทํางานที่สูงแม้ในหุ่นยนต์หลายแกนและหุ่นยนต์อุตสาหกรรม

วิธีการทำงาน

i.Sense TR.B เซ็นเซอร์เชื่อมต่อโดยตรงกับระบบควบคุมลูกค้า PLC โดยไม่มีค่าใช้จ่ายซอฟต์แวร์เพิ่มเติม หากการเชื่อมโยง chain link แตกระบบจะตรวจจับการเปลี่ยนแปลงความยาวของเชือกที่ติดตั้งในรางและสามารถส่งสัญญาณดิจิตอลไปยังตัวควบคุมระบบได้

ทดสอบโดย igus®

การทดสอบแรงดึง

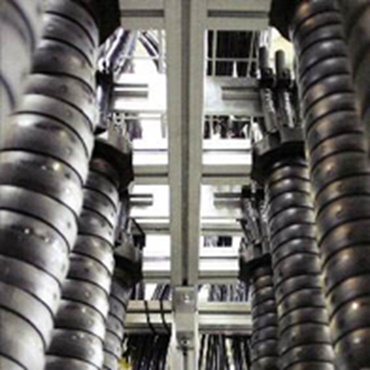

ชุดทดสอบต่อเนื่องที่ใหญ่ที่สุดในอุตสาหกรรม ห้องปฏิบัติการทดสอบ สําหรับระบบส่งกําลังแบบไดนามิกบนหุ่นยนต์อุตสาหกรรม

ตัวอย่างการใช้งาน

หุ่นยนต์ e-chain® triflex R สายแรงบิดที่เข้าคู่กันและใช้งานได้ยาวนาน chainflex® CF หุ่นยนต์และการตรวจสอบสภาพอัจฉริยะ i.Sense TR.B.

ข่าวสารเกี่ยวกับพลาสติกอัจฉริยะปี 2023: i.Sense TR.B - การตรวจสอบสภาพของ triflex® R 3D

ตัวอย่างการสั่งซื้อ

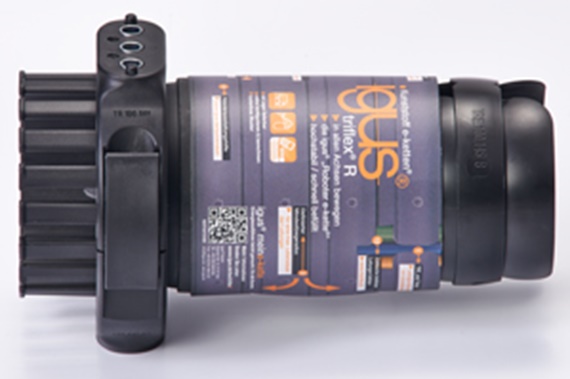

TRE sleeve
