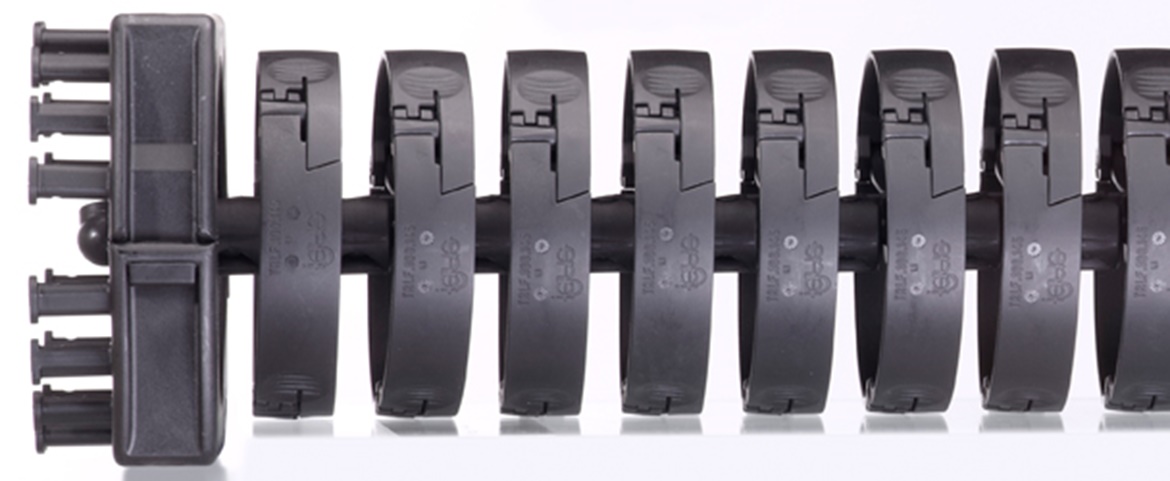

igus® System triflex® R "light" - การควบคุมการเคลื่อนไหวในทุกแกน

triflex® R "light" - รางกระดูกงู 3 แกนสำหรับการใช้งานหุ่นยนต์และไม่ใช่หุ่นยนต์

ดีไซน์ที่มีน้ำหนักเบา - ติดตั้งง่าย เป็นโมดูล่าร์ ราคาประหยัดพร้อมอายุการใช้งานที่ยาวนาน

1... ล็อคแบบ "ง่ายๆ"

การบรรจุสายเคเบิลและท่ออ่อนอย่างรวดเร็วด้วยกลไก "ง่าย"

… เต็มเร็ว ง่าย ราคาประหยัด

รายละเอียดหลักการทำงาน

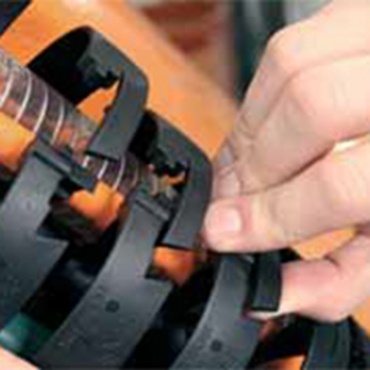

กลไกการเปิดที่ "ง่าย"

เพียงแค่ใช้นิ้วกดสายเคเบิลและสายยางเข้ากับโซ่ ซึ่งสามารถลดเวลาในการประกอบลงได้ถึง 80%

igus® ทดสอบแล้ว

ลดเวลาในการประกอบลงกว่า 80%

เวลาประกอบ: ใส่สายเคเบิล 2 เส้น Ø 6 และ 10 มม. (เรายินดีที่จะให้รายละเอียดเกี่ยวกับสิ่งเหล่านี้และการทดสอบอื่นๆ อีกมากมาย)

ตัวอย่างการใช้งาน

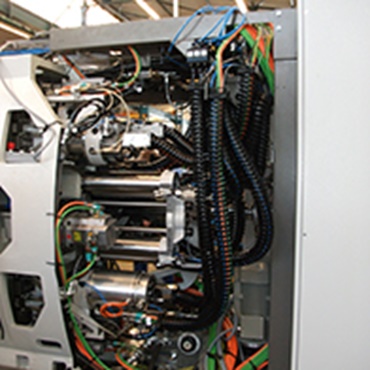

เครื่องกลึง CNC หลายแกน

โฮสต์ของ triflex® R e-chains® บนเครื่องกลึงหลายแกน CNC ประกอบสายเคเบิลได้รวดเร็วด้วยกลไก "ง่าย"

กลับไปด้านบน

2... การดูดซับแรงดึงสูงเนื่องจากกลไกของรถพ่วง

… เนื่องจากกลไกของเทรลเลอร์พิเศษ triflex® R สามารถดูดซับแรงดึงสูง - คล้ายกับการต่อพ่วงของเทรลเลอร์

รายละเอียดหลักการทำงาน

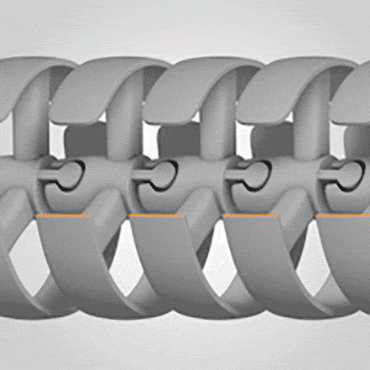

หลักการพ่วง

ด้วยกลไกการลากแบบพิเศษ triflex® R สามารถดูดซับแรงดึงสูงได้

igus® ทดสอบแล้ว

การทดสอบ 3602: การทดสอบแรงดึง

การทดสอบแรงดึงด้วย TRE.100.145 ในห้องปฏิบัติการ igus®: 3846 N ของแรงดึง

ตัวอย่างการใช้งาน

หุ่นยนต์เชื่อม

ความเร่งสูงและการเปลี่ยนแปลงทิศทางเป็นเรื่องปกติสำหรับการเคลื่อนที่ของหุ่นยนต์ ตัวเชื่อมด้วยกลไกของรถพ่วง igus®

กลับไปด้านบน

3... กำหนดรัศมีการโค้งที่น้อย

...สำหรับสูงสุด. อายุการใช้งานของสายเคเบิล
...ป้องกันการหนีบของสายยาง

รายละเอียดหลักการทำงาน

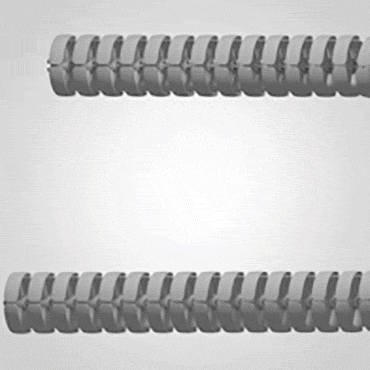

รัศมีโค้ง ขั้นต่ำ

ประเภท triflex® R ทั้งหมดได้รับการจัดอันดับด้วยรัศมีการโค้งงอขั้นต่ำที่กำหนดไว้ เพื่อให้แน่ใจว่าสายเคเบิลหรือท่อต่างๆ จะไม่ถูกหนีบและเสียหายมากเกินไป สิ่งนี้จะเพิ่มความน่าเชื่อถือในการปฏิบัติงาน การติดตั้งและอายุการใช้งานของสายเคเบิลและท่ออ่อน

igus® ทดสอบแล้ว

การทดสอบ 3418: ทนการแตก

การทดสอบแรงแตกหักสูงสุดในรัศมี ขั้นต่ำ โหลด 217 N ที่จุด stop-dog เช่น TRC.40.058

ตัวอย่างการใช้งาน

หุ่นยนต์จัดเรียงสินค้า

ขนาดหุ่นยนต์ที่เล็กที่สุดยังเรียกร้องให้มีรัศมีการควบคุมการเคลื่อนที่ที่แคบที่สุดบนสายเคเบิล triflex® ปกป้องสายเคเบิลและท่ออ่อนเนื่องจากรัศมีการโค้งงอขั้นต่ำที่กำหนดไว้

กลับไปด้านบน

4... ทอร์ชั่น stop-dog บนแต่ละลิ้งค์

...ลดแรงบิดของสายเคเบิลให้ได้น้อยที่สุด

รายละเอียดหลักการทำงาน

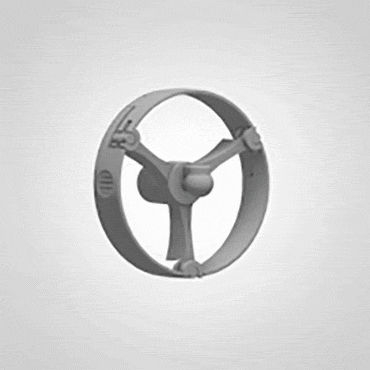

ทอร์ชั่น stop-dog

ข้อต่อโซ่ triflex® R แต่ละอันมีจุดหยุดการบิดประมาณ +/- 10° ซึ่งจะกระจายแรงบิดที่เกิดขึ้นในการใช้งานหุ่นยนต์ตลอดความยาวของโซ่ และเพิ่มอายุการใช้งานของสายยางและสายเคเบิล

igus® ทดสอบแล้ว

การทดสอบ: การบิด

ห้องปฏิบัติการของ igus® ดำเนินการทดสอบการบิดบน triflex® R และสายเคเบิล โดยในระหว่างนั้น triflex® R จะถูกบิดและ "ม้วนขึ้น"

ตัวอย่างการใช้งาน

หุ่นยนต์เชื่อม

การเคลื่อนไหวบิดและดึงอย่างแน่นหนาที่หัวหุ่นยนต์โดยเฉพาะ ในกรณีนี้ triflex® R จะมีการจำกัดการบิดของสายเคเบิลด้วยทอร์ชันสต็อปที่กำหนดไว้ และจะกระจายแรงบิดตามความยาวที่มากขึ้น ซึ่งจะช่วยเพิ่มอายุการใช้งานของสายยางและสายเคเบิล

กลับไปด้านบน

5... กลไกการเปิดฝาพับ (TRLF)

เปิดและปิดเร็ว

รายละเอียดหลักการทำงาน

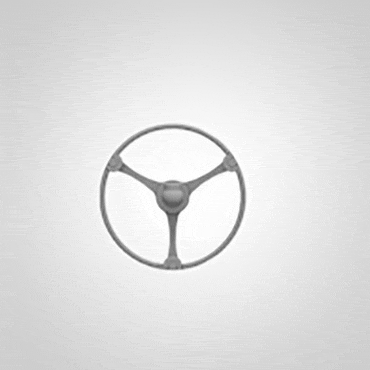

เปิดปิดง่ายด้วยมือหรือไขควง การเชื่อมต่อที่ปลอดภัยและล็อกด้วยรูปทรงระหว่างคานประตูเปิดโค้งกับองค์ประกอบโครงสร้าง เพื่อการเติมสายเคเบิลและท่ออ่อนอย่างง่ายดายแม้ในเส้นผ่านศูนย์กลางที่มีขนาดใหญ่!

igus® ทดสอบแล้ว

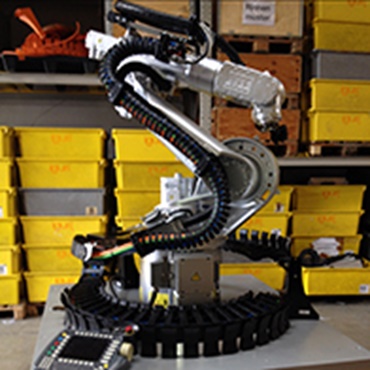

TRLF. 65 บนหุ่นยนต์ทดสอบของ igus® - การตั้งค่าการทดสอบภาคสนามแสดงให้เห็นถึงความปลอดภัยสูงสุดของผลิตภัณฑ์

ตัวอย่างการใช้งาน

triflex® R TRLF - รุ่นน้ำหนักเบา - เปิดง่ายด้วยมือหรือไขควง

กลับไปด้านบน

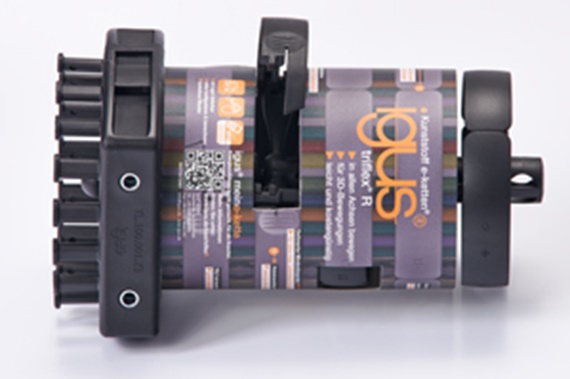

6... TRL และ TRLF – โซลูชันการออกแบบที่มีประสิทธิภาพและน้ำหนักเบา

รายละเอียดหลักการทำงาน

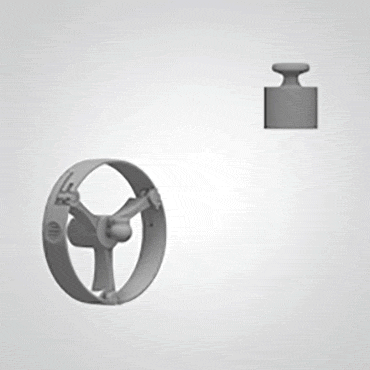

ซีรีส์ TRL มีน้ำหนักเบากว่า 50% และราคาประหยัดกว่ารุ่น TRE ถึง 58% ประหยัดทั้งน้ำหนักและราคาลงกว่าสองเท่า

igus® ทดสอบแล้ว

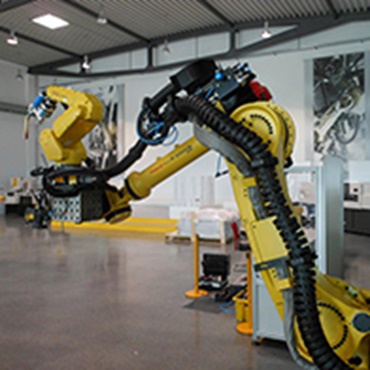

igus® TRLF บนการติดตั้งของเซลล์ทดสอบ Fanuc - แกน 2-3

ตัวอย่างการใช้งาน

TRL ในเครื่องมือกล - การบรรจุที่รวดเร็ว - และคุ้มค่า

กลับไปด้านบน

7... ระบบโมดูลาร์สำหรับการย่อและขยายที่ง่ายและสะดวก

...ไม่มีลวดเหล็ก สปริง หรืออะไรทำนองนั้น

รายละเอียดหลักการทำงาน

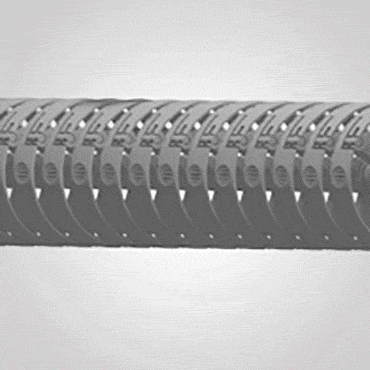

ประกอบและถอดชิ้นส่วนได้ง่าย

ด้วยการออกแบบแบบโมดูลาร์ของ Triflex® R ทำให้สามารถขยายและย่อให้สั้นลงได้ตามต้องการ ทำให้มีความยืดหยุ่นสูงสุดสำหรับการติดตั้งใดๆก็ตาม

igus® ทดสอบแล้ว

ตัวอย่างการประกอบ

ไม่มีการตัดลวดเหล็ก สปริง หรืออะไรทำนองนั้น ชิ้นส่วนฉีดขึ้นรูปจึงสามารถขยายและย่อได้ "ตามต้องการ"

ตัวอย่างการใช้งาน

หุ่นยนต์จัดการ

ในกรณีของ igus® e-chains® แบบเดิม triflex® R e-chains® สามารถยืดหรือหดได้ที่จุด "ใดๆก็ตาม" ของราง

กลับไปด้านบน

8... ช่องสำหรับการแยกสายเคเบิลและท่อในรูปแบบที่ใช่ที่สุด

ด้วยรูปแบบที่กำหนดไว้สำหรับสายเคเบิลและท่อ

รายละเอียดหลักการทำงาน

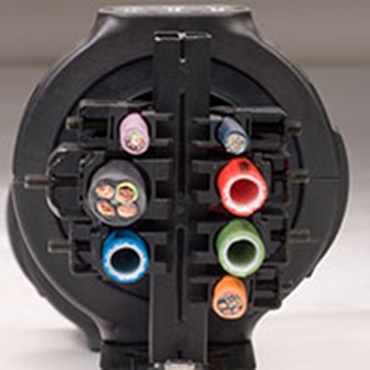

TRL + TRLF มี 3 ระบบ ซึ่งช่วยให้สามารถแยกสายเคเบิล ท่อลม และอื่นๆ ได้อย่างเหมาะสม

igus® ทดสอบแล้ว

เติมและเปลี่ยนสายเคเบิลหรือสายยางที่เตรียมไว้ล่วงหน้าได้อย่างง่ายๆ

ตัวอย่างการใช้งาน

สำหรับท่ออ่อนหรือแข็งและสายเคเบิลจำนวนมาก

กลับไปด้านบน

9... การเปิดแต่ละช่องทีละช่อง

รายละเอียดหลักการทำงาน

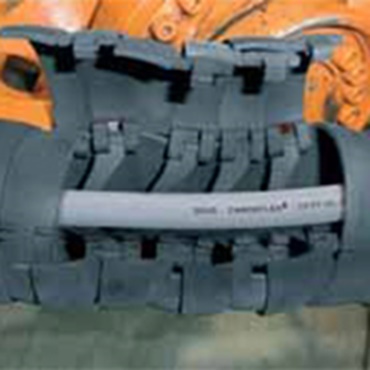

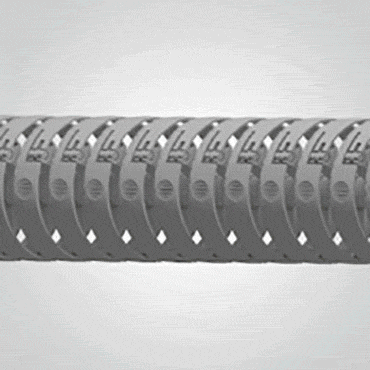

แต่ละช่องสามารถเปิดได้อย่างอิสระ ซึ่งช่วยลดความยุ่งยากในการเติมสายเคเบิลและท่ออ่อน

igus® ทดสอบแล้ว

ทดสอบ: ทดสอบการหมุน

ความทนทานต่อแรงกระแทกของ triflex® R ที่บรรจุสายเคเบิลได้รับการทดสอบการหมุน

ตัวอย่างการใช้งาน

เครื่องตัดพลาสม่า 3 มิติ

นอกจาก igus® triflex® TRE แล้ว e-chains® อื่นๆ (E2/000, E4.1) และรางสไลด์ drylin® (drylin® W) ยังได้รับการติดตั้งในเครื่องตัดพลาสม่านี้

กลับไปด้านบน

10... mounting brackets รุ่นมาตรฐานพร้อม strain relief

... Strain relief ที่ปลอดภัยและรวดเร็ว

รายละเอียดหลักการทำงาน

อุปกรณ์เสริมแบบแยกส่วน

มีขายึดพร้อมแผ่นสายรัดเพื่อการประกอบที่ง่ายดาย ซึ่งช่วยให้คลายสายเคเบิลและท่อต่างๆ ได้อย่างรวดเร็วและสะดวกด้วยตัวพันสายไฟ

igus® ทดสอบแล้ว

ทดสอบ: การทดสอบแรงดึง

การทดสอบแรงดึงบนเพลตของ igus® พร้อมสายรัด

ตัวอย่างการใช้งาน

หุ่นยนต์จัดการ

ลดความตึงได้อย่างปลอดภัย พร้อมติดตั้งบนหุ่นยนต์ได้อย่างเหมาะสมด้วยส่วนต่อขยาย

กลับไปด้านบน

11... ตัวยึด Mounting bracket ที่อยู่ตรงกลาง

... การเชื่อมต่อที่เหมาะสมกับหุ่นยนต์

รายละเอียดหลักการทำงาน

อุปกรณ์เสริม

ด้วยการใช้ขายึดแบบเบาเป็นลิงค์ต่อขยายของ TRL และ TRLF ทำให้สามารถเพิ่มความปลอดภัยและลดความตึงได้จากทุกที่ "light AE" สำหรับ TRL และ TRLF - เปิดได้ง่ายและคุ้มค่าด้วยไขควง

igus® ทดสอบแล้ว

ความแข็งแรงในการยึดของลิงค์ขยาย

ตัวอย่างการใช้งาน

หุ่นยนต์

กลับไปด้านบน

12...เครื่องมือกำหนดค่าหุ่นยนต์

www.igus.co.th/quickrobot

... ด้วยการคลิกเพียงไม่กี่ครั้งในการกำหนดค่าหุ่นยนต์ของคุณ

รายละเอียดหลักการทำงาน

เครื่องมือออนไลน์

ตัวกำหนดค่าอุปกรณ์หุ่นยนต์ igus® เป็นเครื่องมือกำหนดค่าสำหรับระบบจ่ายพลังงานหุ่นยนต์ ด้วยการคลิกเพียงไม่กี่ครั้ง การกำหนดค่าที่ตรงกันสามารถเลือกได้สำหรับหุ่นยนต์รุ่น 79 รุ่น

ไปที่เครื่องมือออนไลน์

igus® ทดสอบแล้ว

เครื่องมือกำหนดค่าหุ่นยนต์

เลือกประเภทหุ่นยนต์ตามแบรนด์ผู้ผลิตและขนาดโซ่ที่ต้องการตามเส้นผ่านศูนย์กลาง

สามารถเลือกบทความเพิ่มเติมได้

รายการชิ้นส่วนถูกสร้างขึ้นในรูปแบบ PDF

ตัวเลือกอุปกรณ์ต่อแกนสามารถสั่งซื้อได้อย่างสะดวกด้วยหมายเลขบทความเดียว

ตัวอย่างการใช้งาน

สั่งทำพิเศษ

สั่งโดยตรงแบบออนไลน์หรือตามรายการอะไหล่

กลับไปด้านบน

13... มีสายเคเบิลที่สามารถบิดได้มากมาย

www.igus.co.th/chainflex

... มีสายแบบบิดเกลียวได้กว่า 100 เส้นในสต็อก

รายละเอียดหลักการทำงาน

CF.Robot

มีสาย CFRobot ที่แตกต่างกันประมาณ 100 เส้นพร้อมจำหน่ายในสต็อคโดยไม่มีค่าใช้จ่ายในการตัดและปริมาณสั่งซื้อขั้นต่ำ เรายังสามารถจัดหาสายไฟพร้อมตัวเชื่อมต่อทั้งหมด หรือแบบพร้อมติดตั้งระบบ readychain® แบบสมบูรณ์ได้

igus® ทดสอบแล้ว

การทดสอบสายเคเบิล

สายเคเบิล chainflex® ROBOT ทั้งหมดในระบบจ่ายพลังงาน triflex® R สามารถทนต่อการบิดเกลียวได้อย่างน้อย 3 ล้านครั้ง โดยมีระยะห่างจากจุดคงที่ 1 ม. และบิดเบี้ยว ±180°

ตัวอย่างการใช้งาน

ครบถ้วนและเชื่อถือได้

e-chain® หุ่นยนต์ triflex® R ที่ยืดหยุ่นสูง และสายเคเบิลบิด chainflex® CF.Robot ที่เข้ากันได้ยาวนาน

กลับไปด้านบน
